Cechy produktu

• Materiał ceramika / keramzyt
• Rodzaj pustaka jednokanałowy z wentylacją
• Średnica komina FI 120
• Wysokość (mb) 12,33
• Rodzaj izolacji (mm) nieizolowany
• Model systemu Quadro Pro
• Odporność termiczna T200
• Wymiar zewnętrzny (mm) 280x440
• Rodzaj paliw Kotły gazowe i olejowe
• Okres gwarancji (lata) 30
• Waga 1086 kg

Opis

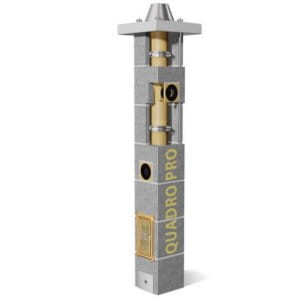

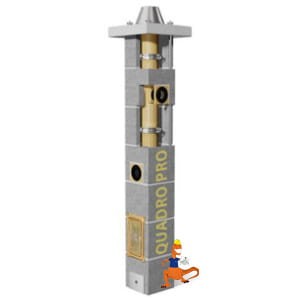

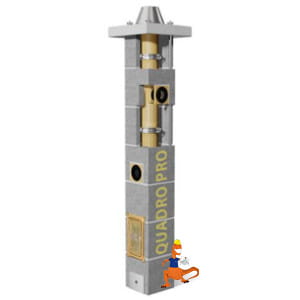

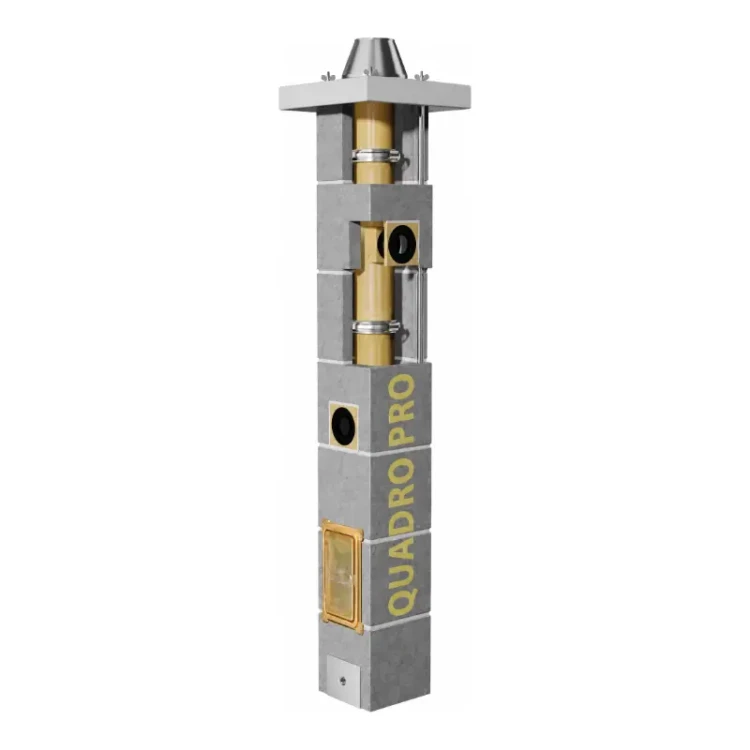

Nowoczesny system powietrzno-spalinowy z kanałem wentylacyjnym przeznaczony do odprowadzania spalin z kotłów gazowych i olejowych z zamkniętą komorą spalania, kotłów kondensacyjnych. Wersja Quadro Pro Premium wyposażona jest w monolityczny trójnik spalin, co zwiększa szczelność i trwałość układu przyłączeniowego. System oparty jest na profilowanej, ceramicznej rurze wysokiej jakości, zapewniającej bezpieczną pracę w nadciśnieniu i podciśnieniu.



Główne cechy:

• System powietrzno-spalinowy: do kotłów kondensacyjnych i niskotemperaturowych.
• Monolityczny trójnik spalin: zwiększona szczelność i stabilność przyłącza.
• Odporność na wilgoć i kondensat: wysoka trwałość w agresywnym środowisku pracy.
• Praca w nadciśnieniu i podciśnieniu: pełna kompatybilność z nowoczesnymi kotłami.
• Zamknięta komora spalania: brak poboru powietrza z pomieszczenia.
• Wysoka szczelność systemu: zabezpieczenie silikonem Rotempo.
• Niska masa i kompaktowa konstrukcja: łatwy montaż i oszczędność miejsca.
• Profilowana rura ceramiczna 66 cm: wysoka wytrzymałość i odporność chemiczna.
• Oszczędność energii: poprawa sprawności kotła dzięki efektowi wymiennika ciepła.



Dane techniczne:

• Kanał wentylacyjny: Pojedynczy
• Typ pracy: nadciśnienie / podciśnienie
• Temperatura spalin: do 200°C
• Przeznaczenie: kotły gazowe i olejowe (kondensacyjne i niskotemperaturowe)
• Rura wewnętrzna: ceramika izostatycznie prasowana
• Pustak: keramzytobeton
• Normy: EN 13063-2:2005+A1:2007, EN 13063-3:2007



Konstrukcja systemu:

• Rura ceramiczna: odporna na kondensat, szczelna i wytrzymała mechanicznie.
• Pustak zewnętrzny: lekki keramzytobeton, możliwość dodatkowego usztywnienia.
• Pierścienie dystansowe: centrowanie rury i zwiększenie szczelności spoin.
• Rotempo: silikonowe zabezpieczenie połączeń kielichowych odporne na kondensat.
• Zakończenie komina: rozdzielenie powietrza do spalania i spalin.



Pakiet zawiera:

• stożek kominowy,
• szalunek tracony,
• pokrywę zabezpieczającą,
• zaślepkę rewizyjną / element wyrównujący ciśnienie,
• przesłonę metalową dolną,
• przyrząd do wygładzania spoin,
• szablon do nakładania zaprawy,
• naklejkę na drzwiczki wyczystkowe,
• masę Rotempo (3 szt.),
• drzwiczki wyczystkowe,
• szablon do zaznaczania otworów w pustakach,
• instrukcję montażu.



Zastosowanie:

• kotły kondensacyjne,
• kotły gazowe,
• kotły olejowe,
• domy jednorodzinne i wielorodzinne,
• nowoczesne systemy grzewcze z zamkniętą komorą spalania.



Uwaga!
Produkt należy montować zgodnie z instrukcją producenta oraz obowiązującymi normami budowlanymi.
