Cechy produktu

• Typ produktu Rura
• Kompatybilność SPKP
• Średnica Fi 80
• Tryb pracy Nadciśnienie

Opis

System Przyłączy Kominowych do Pieców na Pelet SPKP

System służy do budowy przyłączy kominowych, wykonanych w całości ze stali czarnej o grubości 1,2 mm w gatunku DC01 wg normy PN-EN1856-2:2009. Zalecany do odprowadzania spalin z kominków lub urządzeń grzewczych na pelet.

System Przyłączy Kominowych SPKP może być zastosowany jako przyłącze do kotłów odprowadzających spaliny, których temperatura może dochodzić do 250°C. Maksymalna temperatura pracy ciągłej: 250°C.

Połączenie kielichowe
Poszczególne elementy systemu kominowego łączone są przez włożenie jednej części elementu – nypla, w drugą roztłoczoną część elementu – kielicha. Dzięki połączeniu kielichowemu otrzymujemy szczelną i sztywną konstrukcję przyłącza. Sposób łączenia elementów umożliwia prawidłowy spływ ewentualnych skroplin po ściankach elementów przyłącza do miski. Zastosowanie uszczelki z gumy silikonowej, znajdującej się w przetłoczeniu kielicha, zapewnia szczelność systemu przy nadciśnieniu spalin 200Pa. Elementy są malowane proszkowo farbą wysokotemperaturową (do 400°C) wewnątrz i na zewnątrz na kolor czarny.



Sposób łączenia elementów rur systemu przyłączy kominowych



Tabela rozwinięć i wymiarów



Wymiary

Dz - średnica zewnętrzna rury [mm]
Dw - średnica wewnętrzna rury [mm]
Dk - średnica wewnętrzna kielicha [mm]
Przeznaczenie
D - przewody dymowe

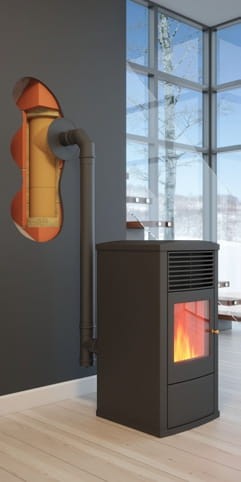

Schemat budowy systemu

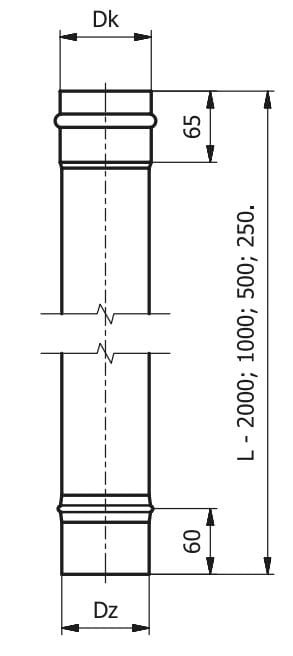

Rysunek techniczny elementu SPKP
